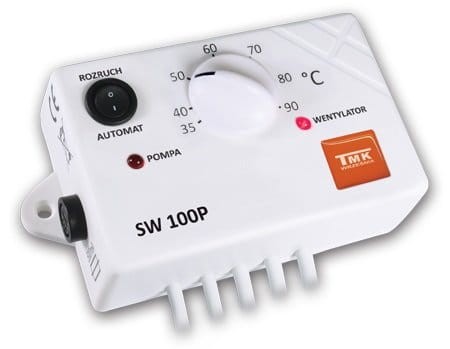

TMK Sterownik SW 100P

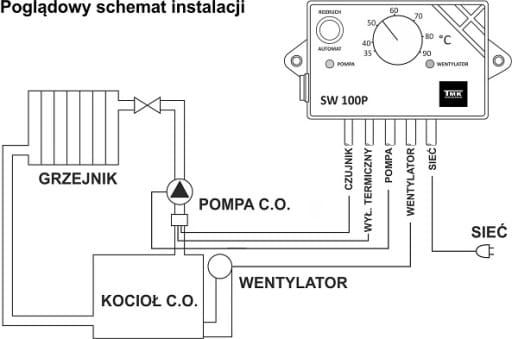

Charakterystyka techniczna:

• napięcie zasilania: 230 V / 50Hz
• obciążalność 2*100 VA
• zakres nastaw temperatur kotła 35-90 stopni Celsjusza
• histereza wentylatora 2 stopnie Celsjusza

1. Przełącznik w pozycji "automat"

• sterownik załącza i wyłącza wentylator podmuchowy w zależności od temperatury czujnika,
• pokrętłem ustawia się temperaturę powyżej której następuje samoczynne wyłączenie pracy ciągłej wentylatora
• gdy temperatura jest wyższa od nastawionej następuje włączenie wentylatora co 6 minut na 0-18 sekund (cykliczny przedmuch kotła); czas ten można regulować przy pomocy małego wkrętaka ( ok, 1 s na jeden pełen obrót) przez otwór znajdujący się po lewej stronie obudowy, obok gniazda bezpiecznikowego (nastawa fabryczna 6 s)

Uwaga: nie zaleca się wyłączania przedmuchów ze względu bezpieczeństwa.

• po wygaśnięciu kotła c.o. i obniżeniu temperatury poniżej 30 stopni Celsjusza następuje wyłączenie pracy ciągłej wentylatora, cyklicznego przedmuchu kotła oraz pompy cyrkulacyjnej.
• świecące kontrolki oznaczają pracę wentylatora podmuchowego i pracę pompy obiegowej.

2. Przełącznik w pozycji "rozruch"

• następuje załączenie wentylatora w przypadku zimnego kotła c.o.(temperatura poniżej 30 stopni Celsjusza) co umożliwia jego rozpalanie. Załączenie pompy c.o. następuje po przekroczeniu temperatury 30 stopni Celsjusza .
• jeżeli temperatura przekroczy nastawioną na skali, nastąpi wyłączenie pracy ciągłej wentylatora tak jak przy pracy "automat" i przejście do cyklicznego przedmuchu kotła.

3.Gdy po rozpaleniu temperatura przekroczy 30 stopni Celsjusza należy przełącznik ustawić w pozycję "automat", aby po wygaśnięciu kotła nastąpiło wyłączenie wentylatora podmuchowego.
